從晶圓劃片到精密鉆孔：超越激光紅外飛秒切割機重構半導體封測產線

引言：先進封裝的裝備挑戰

隨著芯片制程逐漸逼近物理極限，通過先進封裝實現異構集成成為主流。在這一背景下，激光加工設備尤其是紅外飛秒激光切割機，憑借其高精度、低損傷的特性，已成為封裝產線的核心裝備。與此同時，綠光皮秒激光鉆孔設備作為高密度互連的關鍵裝備，正在IC載板、HDI板加工領域發揮越來越重要的作用。

超越激光深入洞察行業需求，將紅外飛秒技術與綠光皮秒技術深度融合，為半導體客戶構建起從外形切割到微孔鉆削的全流程精密加工解決方案。

一、紅外飛秒切割在半導體封測中的核心應用

1.1 晶圓劃片：從機械應力到零缺陷

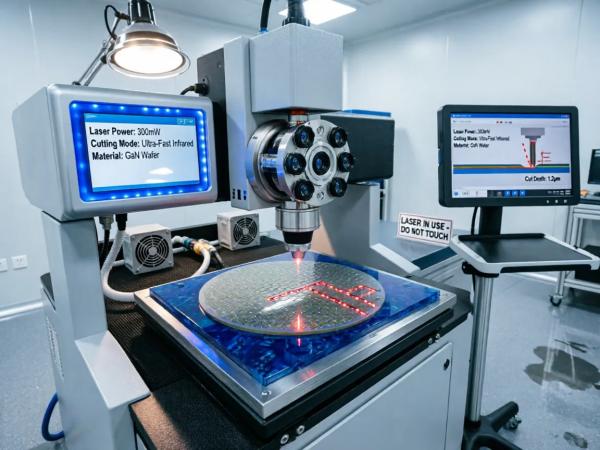

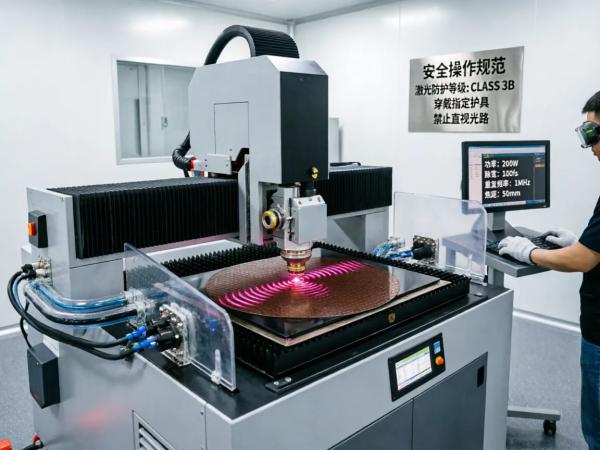

在傳統晶圓劃片工藝中，機械刀片切割易產生邊緣崩缺和機械應力，導致芯片性能下降甚至隱裂。紅外飛秒激光切割機采用隱形切割技術，將激光聚焦于晶圓內部形成改質層，再利用擴膜工藝實現芯片分離。

超越激光針對硅、碳化硅等基材優化的紅外光譜吸收方案，使得切割道寬度極小，有效提升了晶圓的利用率。尤其是在處理厚度小于50μm的超薄晶圓時，其優勢更為明顯，幾乎無碎片風險。

1.2 封裝載板鉆孔：綠光皮秒的技術突破

隨著IC載板向更高密度發展，孔徑要求已降至30μm甚至20μm。傳統CO?激光難以穿透銅層，紫外納秒激光則因熱影響導致ABF材料中的填料顆粒脫落，形成孔壁凹坑。

綠光皮秒激光鉆孔設備的532nm波長恰好位于銅的高吸收區（吸收率65%）和ABF填料的低損傷區之間，可實現銅層的氣化剝離，同時避免填料顆粒的機械崩出。

超越激光與SGS通標檢測合作，對綠光皮秒激光鉆孔設備加工的載板盲孔進行FIB切割觀測顯示：

孔壁熱影響層厚度：＜0.8μm（傳統紫外納秒激光為4-6μm）

樹脂與玻纖界面結合緊密，無分層現象

ABF填料顆粒保持完整，無脫落或熔融跡象

二、核心技術參數對比

為便于技術選型，超越激光將紅外飛秒切割機與綠光皮秒激光鉆孔設備的核心參數對比如下：

數據來源：超越激光產品技術手冊

三、真實案例：江蘇某封測廠ABF載板量產線改造

3.1 項目背景

客戶：江蘇某封測龍頭企業（日月光/長電科技供應鏈）
產品：FCBGA封裝載板，用于服務器CPU
要求：孔徑30μm，深度40μm，底膠殘留＜2μm，孔位精度±5μm
原工藝：CO?+UV混合激光（兩次加工），良率88%，主要缺陷為底膠殘留和孔型橢圓

3.2 超越激光實施方案

一次性交付8臺GYP-50H型綠光皮秒激光鉆孔設備，配置：

雙光路并行加工系統，單機UPH提升40%

在線AOI檢測模塊，實時反饋孔型數據

與客戶MES系統對接，實現工藝參數的自動下發與記錄

3.3 效果評估

經過6個月量產驗證：

單孔加工時間從0.12秒縮短至0.07秒

底膠殘留平均值降至0.5μm，滿足Intel下一代CPU載板要求

綜合良率提升至94.5%，預計年節約成本超800萬元

該項目同時配置了超越激光的紅外飛秒切割機用于載板外形加工，形成完整的“切+鉆”自動化產線。

四、綠光皮秒鉆孔機常見問題與對策（FAQ）

Q1：加工盲孔時底膠去除不干凈怎么辦？
A：通常是由于能量不足或焦點偏移導致。超越激光建議采用“兩步法”：第一步用較高能量（2.0 J/cm2）去除大部分介質，第二步用較低能量（1.2 J/cm2）配合平頂光進行底部清潔。設備內置的智能脈沖串模式可自動執行這一過程。

Q2：綠光皮秒鉆孔機能否加工厚銅板（2oz以上）？
A：超越激光的GYP系列設備支持分層加工策略：先以高功率密度氣化表層銅，再以優化參數加工介質層。實測可穩定加工3oz銅箔，但建議搭配分段鉆孔程序以避免底部殘渣。

Q3：相比紫外皮秒，綠光皮秒的優勢在哪里？
A：根據超越激光對比測試，532nm波長對銅的直接吸收率比355nm高出約30%，因此在加工標準覆銅板時效率更高。但對于透明材料或特殊油墨，紫外光仍有其獨特優勢。超越激光可提供兩種光源的免費打樣對比服務。

Q4：設備的耗材和維護成本高嗎？
A：綠光皮秒激光鉆孔設備為全固態激光器，無消耗性耗材（如機械鉆頭）。主要維護項為光學鏡片清潔（建議每月一次）和冷卻系統保養（每半年一次）。超越激光提供全國24小時響應服務及年度保養套餐。

Q5：超越激光與其他品牌相比，優勢在哪里？
A：超越激光深耕激光裝備制造12年，擁有超過150人的工藝研發與售后服務團隊。相比進口品牌，提供：

本土化工藝數據庫：針對國產板材（生益、南亞等）預置優化參數

快速打樣服務：48小時免費出具測試報告

靈活的付款方案：支持分期，降低客戶初期投入

五、超越激光的本地化服務優勢

面對幅員遼闊、需求各異的中國市場，僅僅提供高性能設備是遠遠不夠的。超越激光的核心戰略是“全球技術，本地深耕”：

5.1 區域化工藝數據庫

超越激光認識到，華南的消費電子材料與華北的軍規級材料存在差異。因此，公司建立了分區域的工藝參數庫，設備抵達客戶車間時已預載針對當地主流材料的成熟加工方案，實現“開箱即用，穩定生產”。

5.2 分布式技術服務中心
