激光打標機組成結構

激光打標機通常的分類是光纖，紫外，CO2二氧化碳激光打標機，除了部分的光學配件不同，組織原理不同，其它的大部分配置通常可以分為以下幾類。

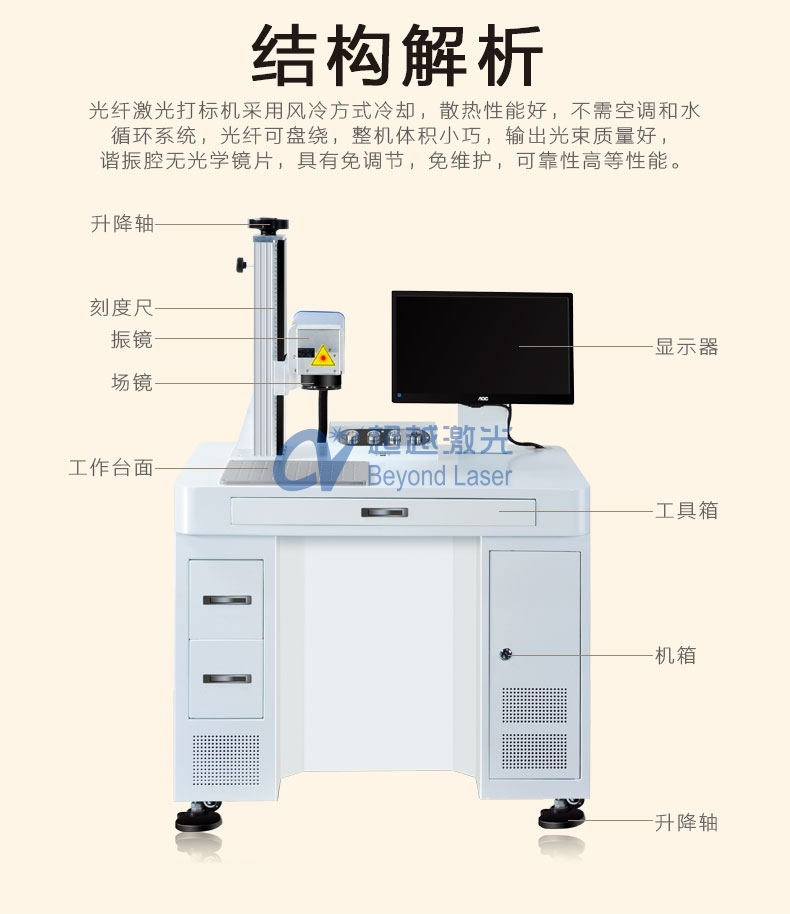

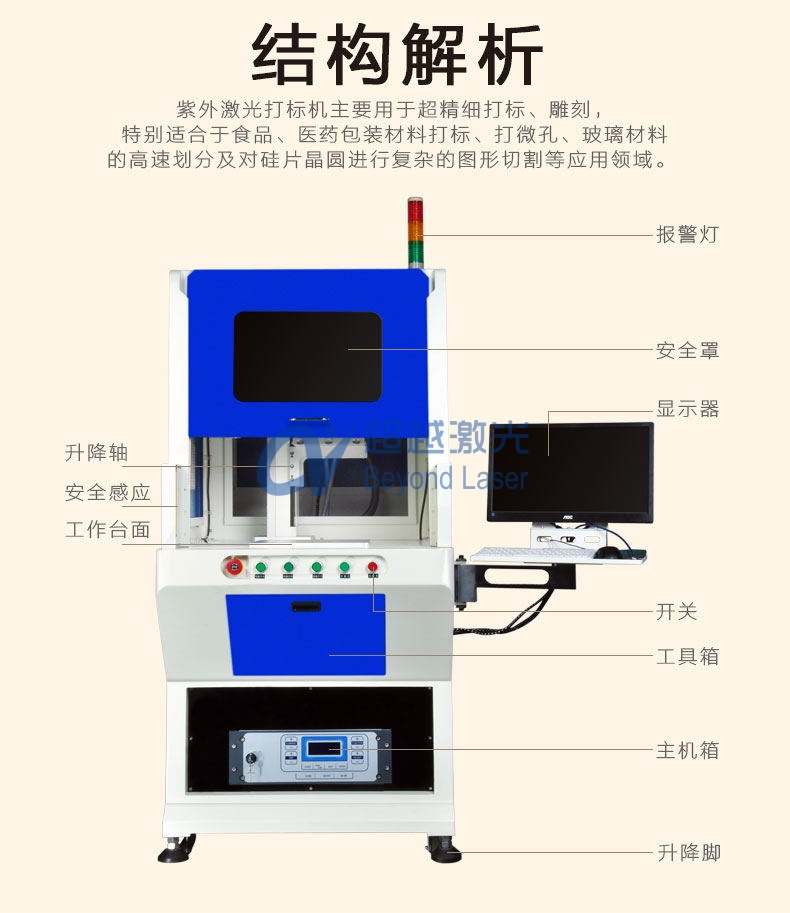

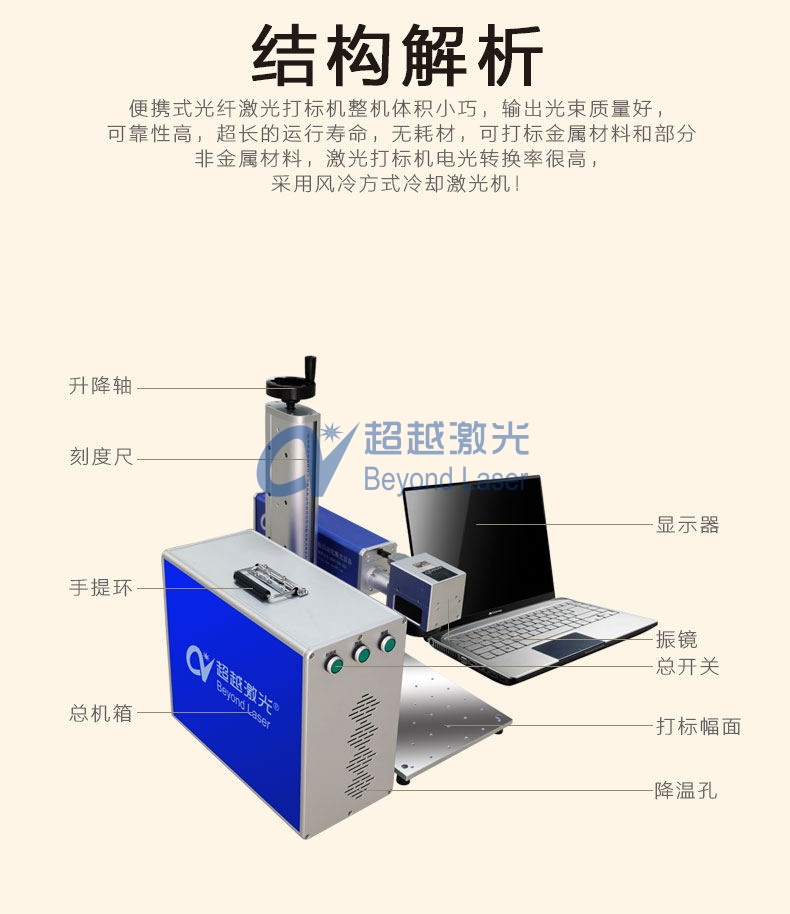

超越激光打標機從原理構造上，進行了圖示的解剖具體如下：

         激光打標機組成結構有以下一些配套系統：
一，激光器
         這個是激光打標機的核心配件，根據機型不同，它通常有很多系列的激光器：光纖，紫外，CO2，YAG,半導體等。其輸出激光模式好使用壽命長，被設計安裝于打標機機殼內。
二，激光電源
          激光打標機激光電源是為激光器提供動力的裝置，其輸入電壓為AC220V的交流電。安裝于打標機控制盒內。

三，振鏡場鏡掃描系統
        振鏡掃描系統是由光學掃描器和伺服控制二部分組成。振鏡頭組成：由定子，轉子，檢測傳感器三部份組成。整個系統采用新技術、新材料、新工藝、新工作原理設計和制造。
        光學掃描器采用動磁式偏轉工作方式的伺服電機，光學掃描器分為X方向掃描系統和Y方向掃描系統，每個伺服電機軸上固定著激光反射鏡片。每個伺服電機分別由計算機發出數字信號控制其掃描軌跡。
四，計算機控制系統
        計算機控制系統是整個激光打標機控制和指揮的中心，同時也是軟件安裝的載體。通過對聲光調制系統、振鏡掃描系統的協調控制完成對工件打標處理。
五，聚焦系統
        聚焦系統的作用是將平行的激光束聚焦于一點。主要采用f-θ透鏡，不同的f-θ透鏡的焦距不同，打標效果和范圍也不一樣，光纖激光打標機選用進口高性能聚焦系統，其標準配置的透鏡焦距f=160mm，有效掃描范圍Φ110mm。用戶可根據需要選配型號的透鏡。

六，打標控制軟件
激光打標機軟件是用來控制打標參數，控制調試的應用界面，操作打標全部動作。
七，扳金機型
整個設備的機型架構。

以上，就是超越激光小編依據公司的各系列激光設備大致的組成結構分析。超越激光打標機自創立12年來，不斷升級更新，從設備生產源頭上嚴格把控質量，設備運行性能和使用壽命上嚴控品質。為廣大使用客戶提供放心產品。
